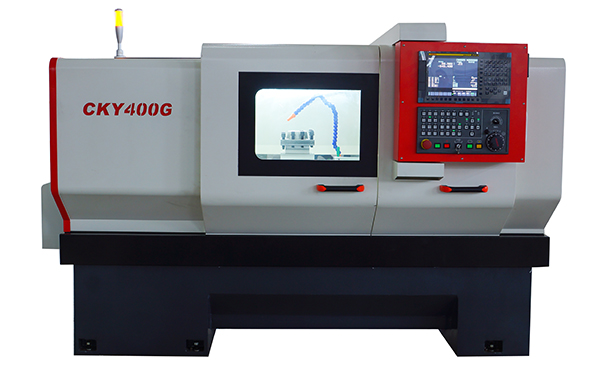

CKY400G數控車床是高精度
、高可靠性
、高性能價格比的新一代數控車床
，由我公司與國內機床公司合作生產
，主機是在國外引進機型的基礎上經過一體化改型設計而成，結構合理可靠
，制作精良
。
CKY400G能自動完成內外圓、端面
、臺階
、切槽、錐面
、球面、非圓球面
、螺紋等加工
，是加工多品種多規格復雜零件理想生產型設備。
該機床有編程仿真教學軟件配套供應
，因而也是學校數控教學實習的先進裝備
，滿足學校產學研的需要
。
主要技術參數
| 型號type | CKY400G |
| 床身上大回轉直徑 | 420mm |
| 拖板上大回轉直徑 | 230mm |
| 大工件長度 | 1000mm |
| 主軸頭型號 | D-6 |
| 主軸內孔錐度 | MT6 |
| 主軸通孔直徑 | 52mm |
| 轉速范圍 | 80-2000rpm（高低速變擋、擋內無級變速 ，保證低速大扭矩） |
| 脈沖當量 | 0.001mm |
| 快進速度 | X:8m/min Z:10m/min |
| 刀架工位數 | 四工位刀架 |
| 主電機功率 | 5.5kw、額定轉速1440rpm |
| 尾座錐孔 | MT5 |
| 加工圓度 | 0.007mm |
| 加工粗糙度 | Ral.6 |
| 定位精度 | X:<0.016 ，Z<0.025 |
| 重復定位精度 | X:<0.005 ，Z<0.007 |
| 電源 | 三相/380V/50Hz, 10KVA |
主要性能及特點：
云南光機，質量好
，精度高
，采用樹脂砂精密鑄件
。
床身導軌超音頻淬火
，硬度高、淬硬層厚
、剛性好
。底座、床身均采用樹脂砂鑄造
、時效處理
。
主軸三點支承，剛性好
；采用國外軸承支撐，轉速高
、精度高
、壽命長；主軸高低速變檔
，檔內變頻無級調速
，保證低速大扭矩、高速恒功率
；外露換檔手柄使用方便
；
主軸通孔直徑達52mm，適合較大直徑的長棒料加工
、減少料頭損耗。
采用高精度雙螺母預緊滾珠絲杠傳動
，X/Z軸絲杠均為兩頭支承結構。
交流伺服電機與絲杠采用彈性聯軸節無隙聯結
，沒有了傳動的誤差
，提供半閉環的傳動精度
。
三爪卡盤采用高剛度連接結構，國內呼和浩特機床附件公司生產（環球牌）
。
國內常州亞興四工位電動刀架
，穩定可靠。
全封閉罩殼
，雙開門結構，操作方便
，防屑
；拉門采用整長線性導軌、靈活輕松
；主軸箱罩裝有鉸鏈
，便于維修；外形美觀
。
數控系統箱可旋轉
，操作更加宜人。
集中潤滑系統
，機床可以對所有滑動和滾動元部件進行集中潤滑
。
可編程控制自動冷卻裝置
，噴水軟管可隨意轉動
，使冷卻效果佳
出廠前用國外RENISHOW激光干涉儀對機床進行檢測，并據此對絲杠螺距誤差和反向進行補償
，保證機床出廠時有較多的精度儲備
。
配電子手輪
可供應配套兼容的編程仿真軟件，其程序通過RS232接口直接傳至本機床加
。
3.安裝說明：叉車搬運
，機床由六只減震墊鐵支撐（供方提供）
數控系統配置
| 可配系統 | 西門子 | 發那科 | 三菱 | 華中 | 廣數 | KND | 華興 |
| 808D/828D/810D/840D | Oi mate/oi |
可選件
1.六工位、八工位電動刀架 2.可根據用戶要求配置數控系統
